TM 9-2330-373-14 & P
4-35. AIR MOUNTED KINGPIN (cont)

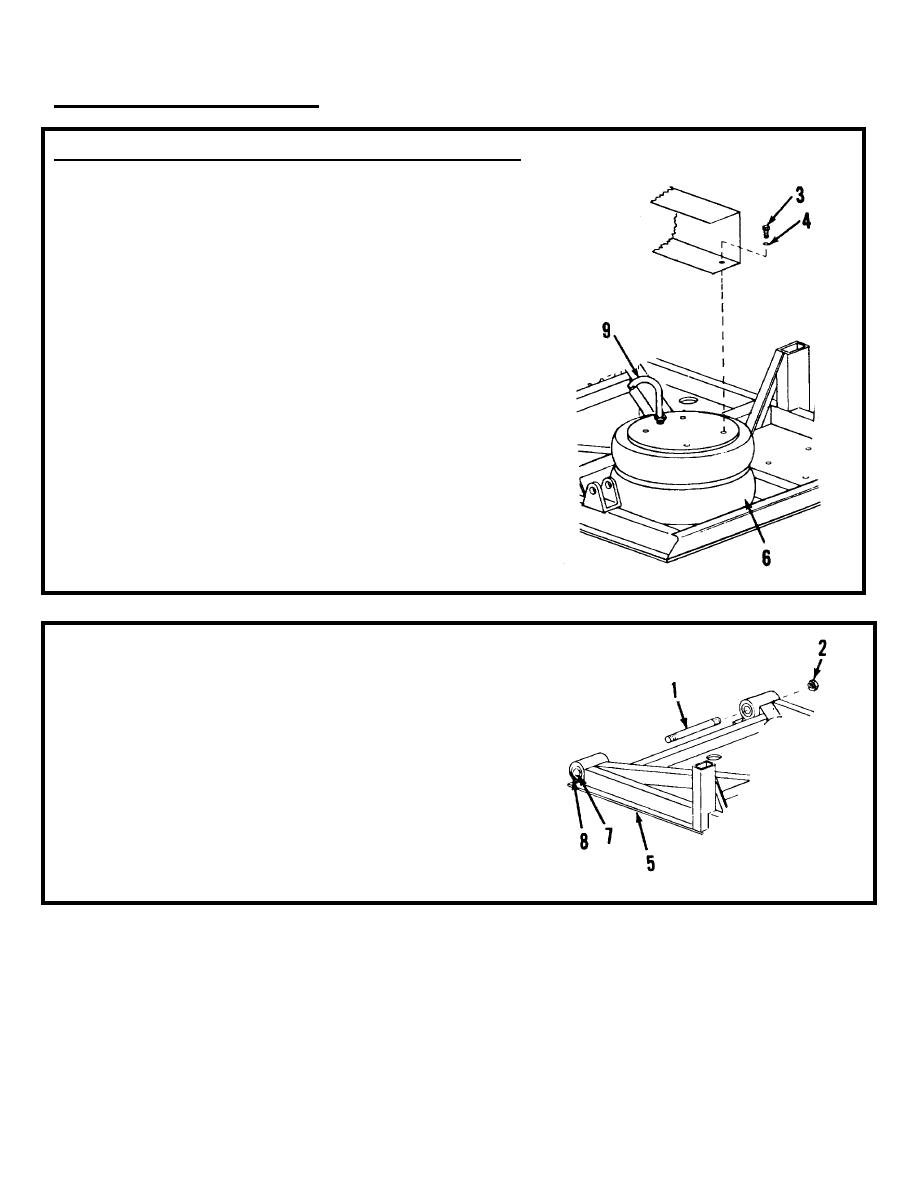

REMOVAL OF FIFTH WHEEL PLATE HINGE COMPONENTS (cont)
4.
Disconnect air line (9) at top of air spring (6).
5.
Remove upper mounting screws (3) and lock
washers (4).
6.
Disconnect shock absorbers.
3.
Screw
4.
Lock washer
6.
Air spring
9.
Air line
7.
Remove nuts (2) from each end of hinge rod bolt
(1) and remove rod bolt.
8.
Lower fifth wheel plate assembly (5) from
semitrailer.
9.
Drive rubber bushing (8) and sleeve (7) from
hinge fitting.
1.
Hinge bolt
2.
Nut
5.
Fifth wheel plate
7.
Sleeve
8.
Rubber bushing
TA 314826
4-106
