TM 92350-230-12
REMOVAL
FOLLOW NUMERICAL SEQUENCE.
1. HEADLIGHT HARNESS PLUG NUT.
2. DIMMER SWITCH ATTACHING SCREWS AND
FLAT WASHERS.
3. HEADLIGHT DIMMER SWITCH.
INSTALLATION
REVERSE NUMERICAL SEQUENCE.
A. HEADLIGHT DIMMER SWITCH INSTALLED VIEW.
B. AUXILIARY POWER (SLAVE) RECEPTACLE INSTALLED VIEW.
REMOVAL
REMOVE SCREWS, FLAT WASHERS, AND NUTS; SLIDE RECEPTACLE TO LEFT TO REMOVE FROM BRACKET. IF
PINS REQUIRE REPLACEMENT, UNSOLDER CABLE FROM PIN.
INSTALLATION
REVERSE REMOVAL PROCEDURE.
WE 11085

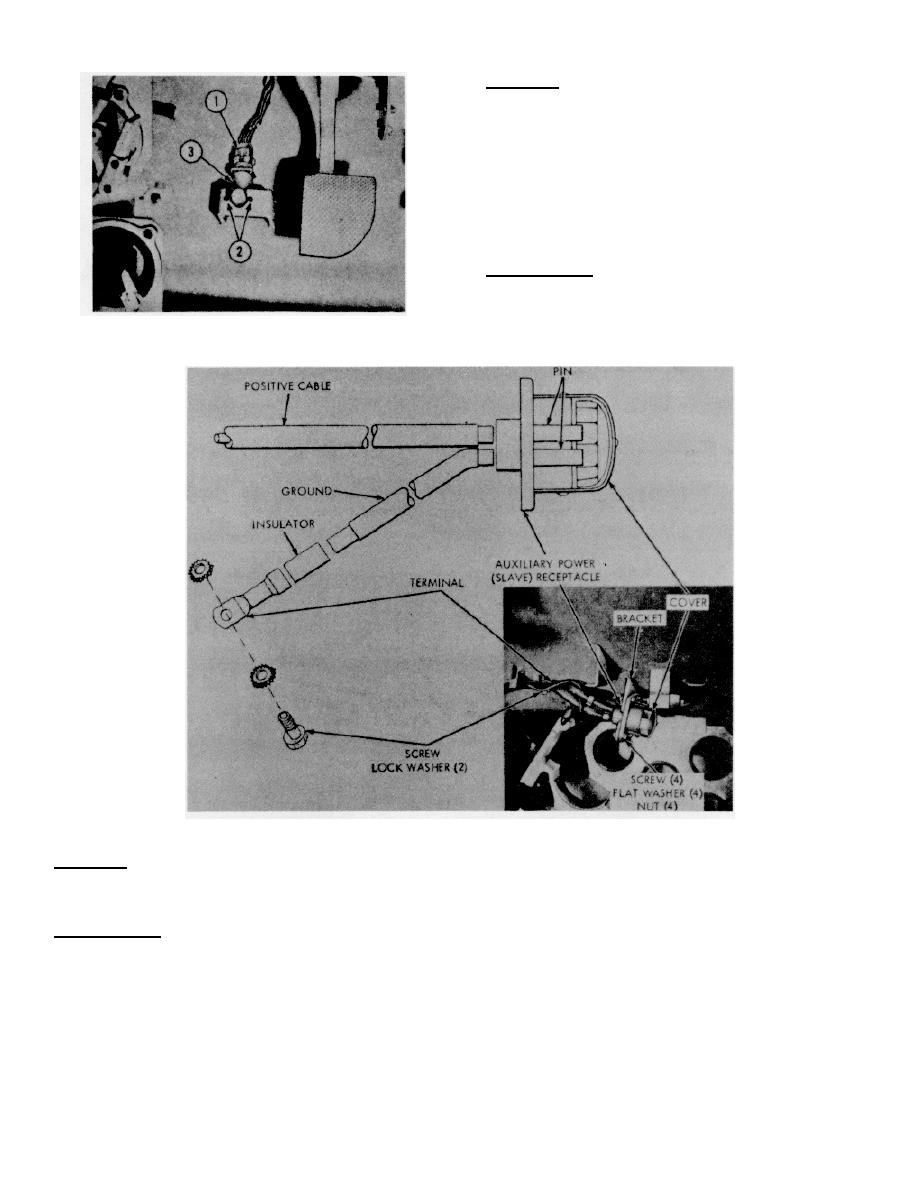

Figure 9-94. Removal/installation headlight dimmer switch and auxiliary power (slave) receptacle
9-102
